Holz: SMS Szent Istvan 1:100

Ray

Beiträge: 9 636

Realname: Ray

  • Nachricht senden

301

Montag, 19. August 2019, 18:26

Marc hat recht!
Spitzenmäßig.
Auch die Fertigungstechnologie ist patentreif.

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

UmbraFabula

Beiträge: 72

Realname: Manfred

Wohnort: Norddeutsche Tiefebene

  • Nachricht senden

302

Montag, 19. August 2019, 21:43

Ich bin einfach sprachlos.
So eine geniale Arbeit hab ich noch nie gesehen. Bei 1:1 würde ich sagen, du bist ein gescheiter Schlosser,- aber hier, im Modellbau ?( :respekt: :dafür: Was machst du noch mal beruflich? Microchirugie,- oder wie war das noch?
Lehne ich mich zuweit aus dem Fenster?, wenn ich behaupte,- das ist nicht mehr zu toppen.

Ein Erstklassiges Modell, Danke das du uns teilhaben lässt.

feuermann6147

Beiträge: 8 957

Realname: Ingo

Wohnort: Tamm

  • Nachricht senden

303

Dienstag, 20. August 2019, 07:23

Moin,

ich kann mich den Kollegen nur anschließen, einfach GROßARTIG!

Danke dafür.

Ingo
"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson


Liste meiner Modellbau-Projekte im Portfolio

Hofi

  • »Hofi« ist der Autor dieses Themas

Beiträge: 738

  • Nachricht senden

304

Dienstag, 20. August 2019, 13:05

Schönen Nachmittag, werte Modellbauer!

Ich bin wirklich geschmeichelt und gerührt, vielen Dank!

Servus Manfred, ich habe zwar eine technische Ausbildung, beschäftige mich aber beruflich mit Immobilien.

Weiter gehts mit dem konstruktiven Stahlbau, der Rahmen muss ja auf eigenen Stützen stehen, insgesamt 15 Stück.
Das Kriterium ist, alle Stützen senkrecht einzulöten.

Zuerst werden in den Rahmen auf der Unterseite 0,8 mm Löcher gebohrt.

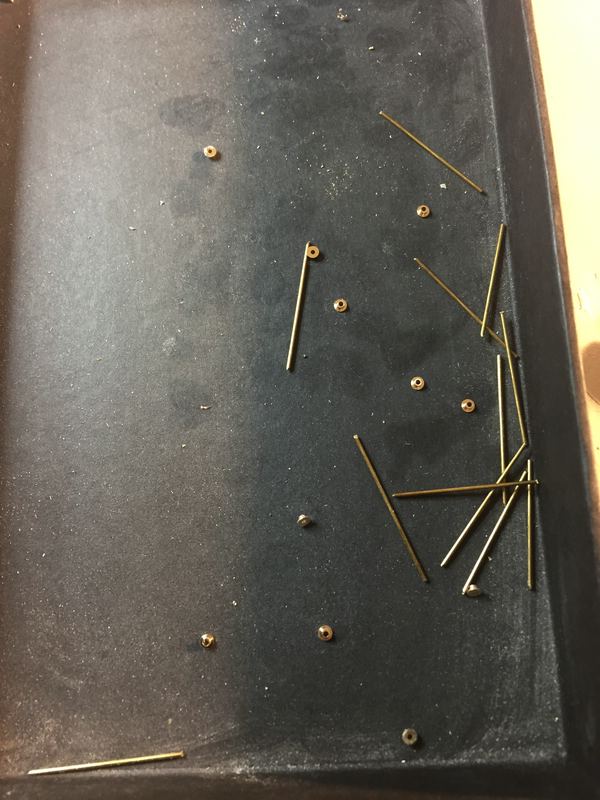

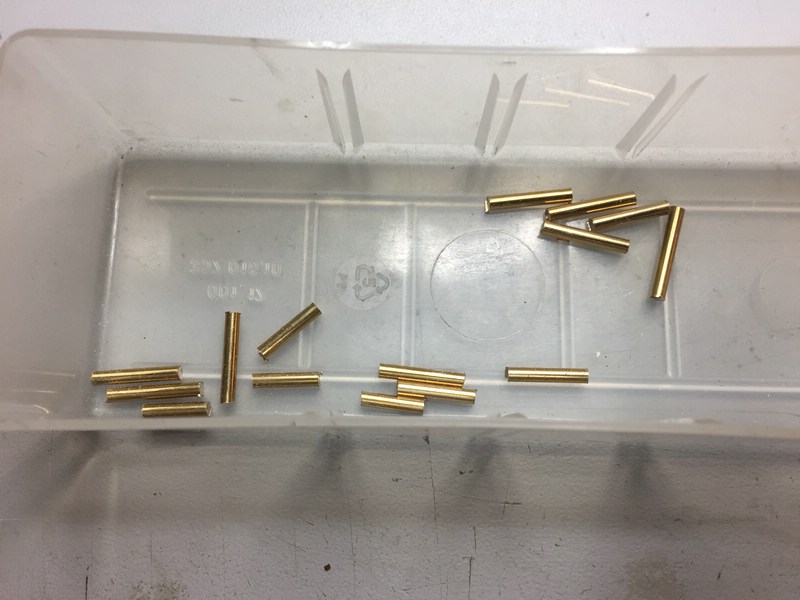

Messingrohlinge abgeschnitten


daraus werden die Stützenkapitelle gedreht


Damit die Lötstellen nicht aufgehen wird der Rahmen nochmals fixiert

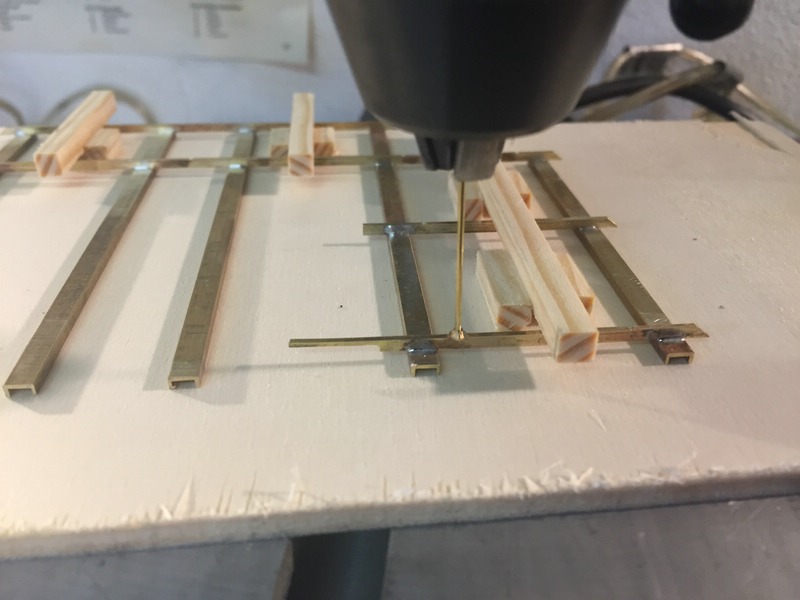

Damit alles senkrecht steht habe ich meine Fräsmaschine mit einem Bohrfutter ausgestattet, damit kann ich die Stützen fixieren und entspannt löten


Die ersten Stützen


fertig

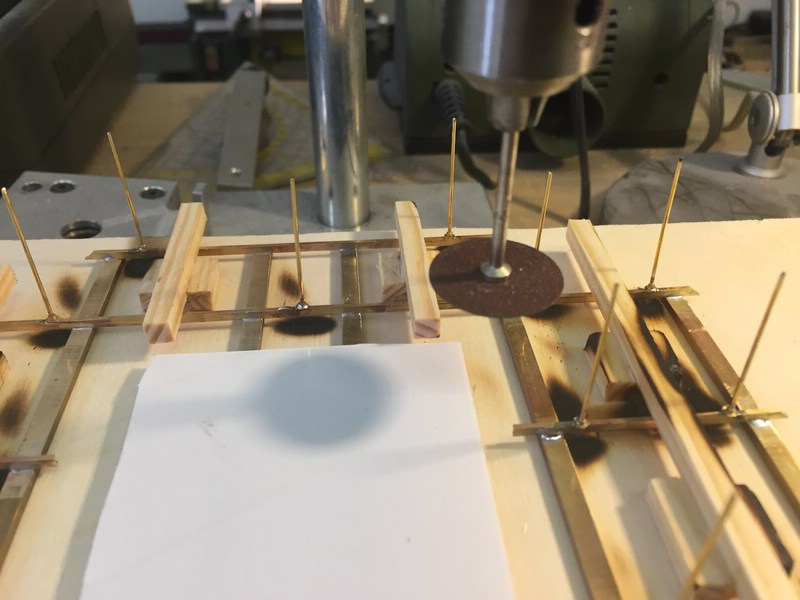

mit der Trennscheibe werden die Stützen auf die richtige Länge gebracht


Das komplette Gestell steht auf eigenen Beinen



Das wars schon wieder!

Schöne Grüße aus Wien

Hofi
»Hofi« hat folgendes Bild angehängt:
  • comp_IMG_2468.jpg

BB76

Beiträge: 451

Realname: Christian

Wohnort: Kevelaer

  • Nachricht senden

305

Mittwoch, 21. August 2019, 22:34

Sieht wirklich sehr professionell aus der Rahmen. Und danke für die genialen Ideen zur Fixierung komplexer Strukturen beim Löten :ok:
Im Bau: RC USS Missouri 1:87

Puch500dl

Beiträge: 53

  • Nachricht senden

306

Freitag, 23. August 2019, 10:10

Servus Hofi,
super präzise umgesetzt , wie in 1:350.
Einfach schön Dir bei der Arbeit über die Schulter zu schauen.
LG
Fritz

Hofi

  • »Hofi« ist der Autor dieses Themas

Beiträge: 738

  • Nachricht senden

307

Mittwoch, 28. August 2019, 14:45

Schönen Nachmittag, werte Modellbauer!

Danke Christian und Fritz!

Es geht weiter mit dem Aufbau.

Verstrebungen und Knotenbleche werden noch montiert


Dann wird lackiert, die Fenster werden eingesetzt, dann kann das ganze montiert werden.


Die "Füße" der Stützen

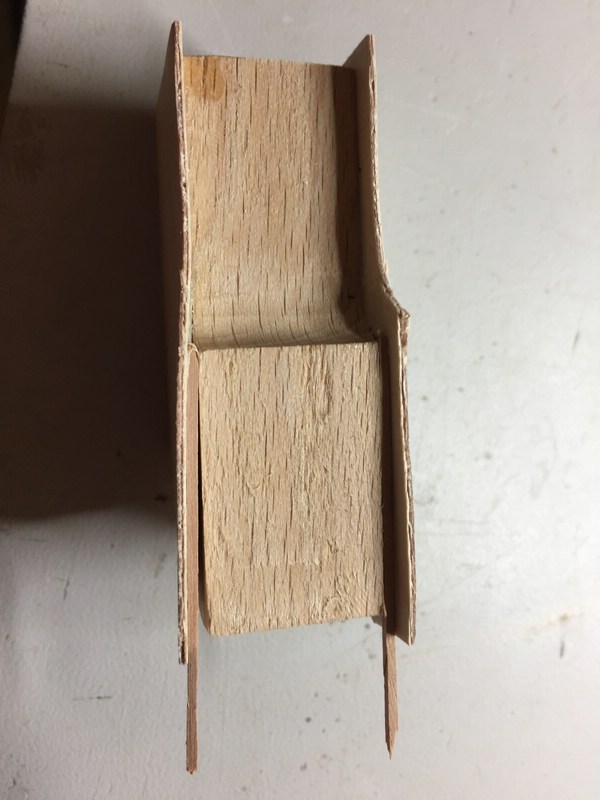

Der Lüfter aus Buchenholz


Beplankt mit Flugzeugsperrholz. Da der Querschnitt der Lüfteröffnung im Original größer ist als der restliche Teil des Lüfters, werden an der Öffnung Holzleisten untergelegt.


fertig


Ein Winkelrahmen wird gelötet




Die Baugruppe zusammen und auf Deck montiert









Das hab ich mir dann eine Weile angeschaut, irgend etwas hat gefehlt. So ganz hübsch - aber irgend etwas stimmt nicht,

:bang: :bang:

Die Farbe des Decks musste natürlich dunkelgrau sein, nicht hellgrau!

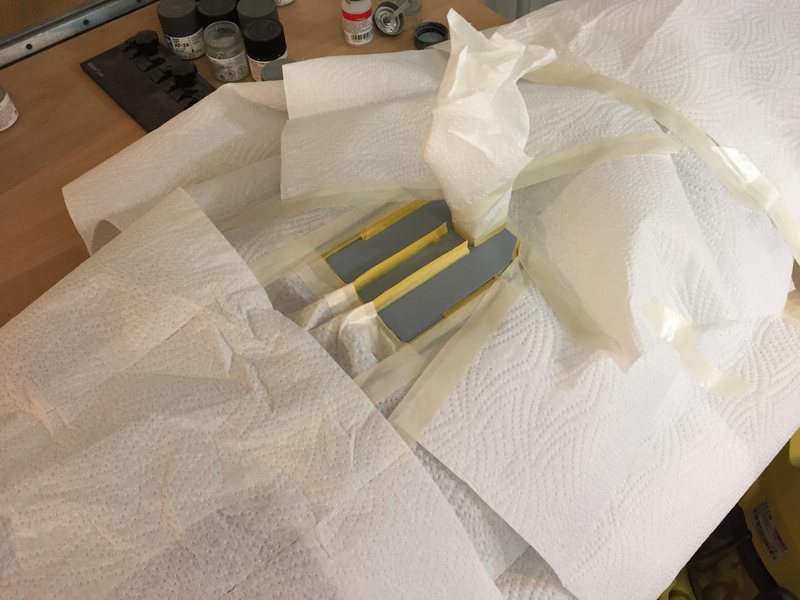

Alles montiert, nicht mehr abzubauen, das heißt so gut als möglich abkleben und hoffen, dass das restliche Schiff unberührt bleibt.

Szent Istvan verhüllt


Uff, alles gut gegangen! :tanz:


Das wars schon wieder!

Schöne Grüße aus Wien

Hofi

Golfkilo

Beiträge: 3 583

Realname: Jochen

Wohnort: Gladbeck

  • Nachricht senden

308

Mittwoch, 28. August 2019, 15:28

Mahlzeit!

Bin, auch wenn ich das selten bekunde, immer sehr beeindruckt. Einfach schön..
Ein guter Rat des Vaters an den Sohn:
Halte stets mit allem Maß-mit dem Essen,dem Trinken und dem Arbeiten.Vor allem mit dem Arbeiten.
-Otto von Bismarck

Ray

Beiträge: 9 636

Realname: Ray

  • Nachricht senden

309

Mittwoch, 28. August 2019, 17:33

Tolles Ensemble :ok:

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

BB76

Beiträge: 451

Realname: Christian

Wohnort: Kevelaer

  • Nachricht senden

310

Mittwoch, 28. August 2019, 21:58

Wie eigentlich immer sehr sauber und akkurat gebaut. Schön das der Farbfehler nochmal glimpflich ausgegangen ist :ok:
Der Holzlüfter fügt sich ja nahtlos in das Messingensemble ein. Wie hast du die Holzoberfläche vorm lackieren behandelt? Einfach nur Grundierung oder noch Porenfüller oder ähnliches?
Im Bau: RC USS Missouri 1:87

Hofi

  • »Hofi« ist der Autor dieses Themas

Beiträge: 738

  • Nachricht senden

311

Donnerstag, 29. August 2019, 09:27

Morgen, werte Modellbauer!

Danke Jochen, Ray und Christian!

Christian zu Deiner Frage:

Ich verwende das hier:



Einfach dick auftragen (Lacknasen sind egal), 24 Stunden trocknen lassen, danach schleifen. Lässt sich wunderbar verarbeiten, es verschwinden Dellen und die Poren der Holzstruktur.
Du kannst dann direkt lackieren, eine Grundierung ist nicht notwendig.

Hofi

Hofi

  • »Hofi« ist der Autor dieses Themas

Beiträge: 738

  • Nachricht senden

312

Dienstag, 3. September 2019, 14:44

Schönen Nachmittag, werte Modellbauer!

Bei mir ging es weiter mit dem Schornsteinunterbau und den seitlichen Bootsplattformen.

Holzkisten bauen (macht mir viel Spaß)


auf Deck, und wieder füllen sich ein paar schwarze Lücken.

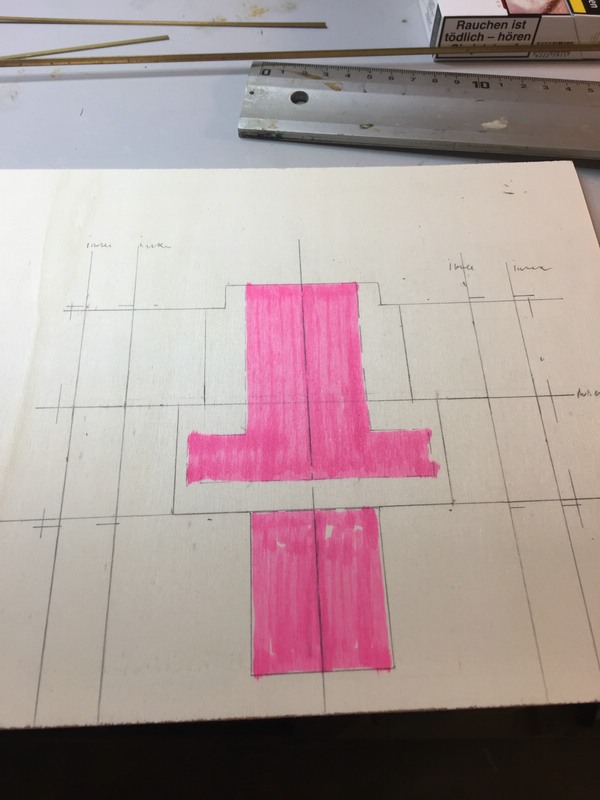

dann wird wieder gezeichnet

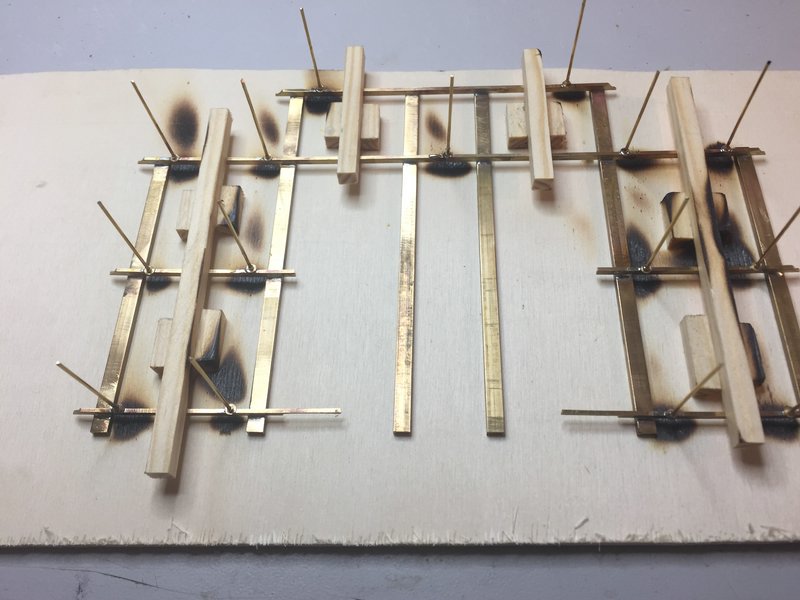

daraus wieder eine Lötvorrichtung


gelötet und geputzt


Die Einzelteile der Stützen

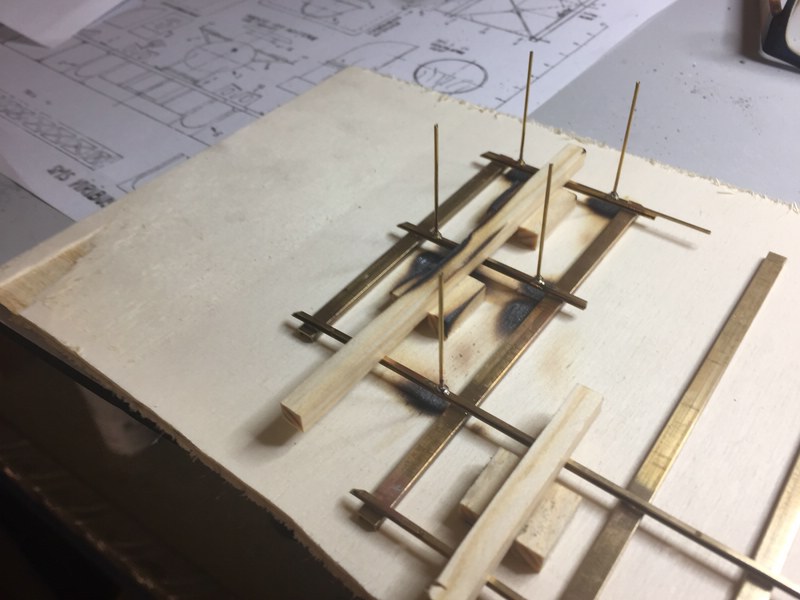

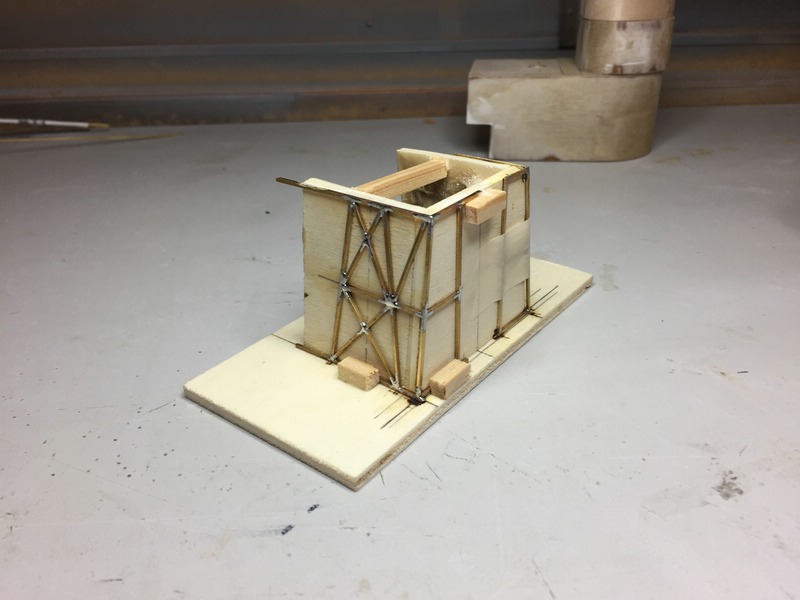

wieder eine Form und einlöten der Stützen

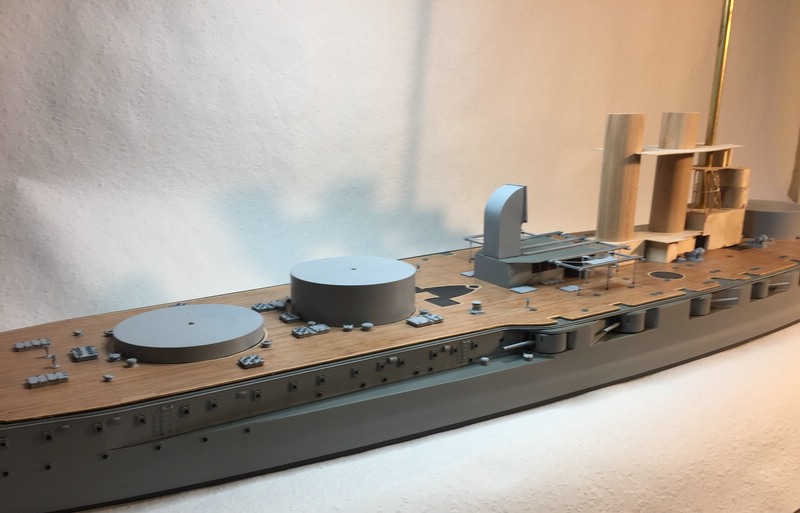

lose zusammengebaut auf dem Deck der Szent Istvan



Das bleibt erstmal so, gleich anschließend wird die Brücke aufgebaut und auch die Schornsteine kommen an die Reihe.

Schöne Grüße aus Wien

Hofi

Ray

Beiträge: 9 636

Realname: Ray

  • Nachricht senden

313

Dienstag, 3. September 2019, 17:52

Jeder Aufbau für sich wird eine Augenweide werden -soviel ist sicher :ok:

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

victory78

Beiträge: 940

Realname: Matthias

  • Nachricht senden

314

Dienstag, 3. September 2019, 22:35

Die Umsetzung der Details gelingt Dir in einer herausragenden Qualität.
Ich nutze für Lötarbeiten einen entsprechenden Ziegel aus Bims o.ä. Material. Ist besser als Holz, aber da renne ich sicher offene Türen ein. Bei den großen Konstruktionen geht es wohl nicht anders.
trinkt aus Piraten joho

Gruß Matthias



Im Bau: Zeesboot 1:20 um 1920 und Lotsenschoner Phantom 1:50
Fertig: Galeone SAN FRANCISCO 16. Jh. 1:90

feuermann6147

Beiträge: 8 957

Realname: Ingo

Wohnort: Tamm

  • Nachricht senden

315

Mittwoch, 4. September 2019, 07:00

Moin,

wieder einmal eine eigene Liga, in der nicht viele spielen... Einfach toll!

Ingo
"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson


Liste meiner Modellbau-Projekte im Portfolio

Hofi

  • »Hofi« ist der Autor dieses Themas

Beiträge: 738

  • Nachricht senden

316

Mittwoch, 4. September 2019, 10:37

Schönen Vormittag, werte Modellbauer!

Herzlichen Dank an alle!

Ich habe mit der Brücke angefangen.

Zuerst die Teile für den Rohbau:


alles verklebt

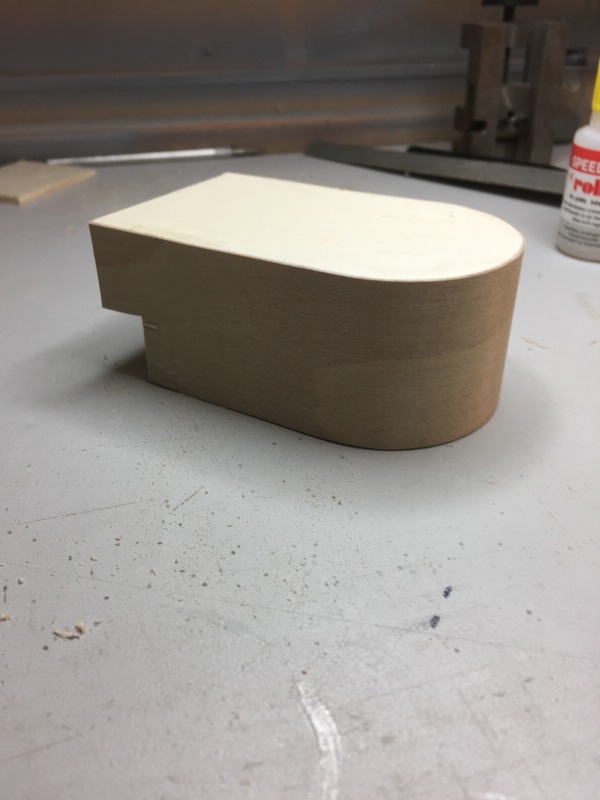

dann wird alles mit Sperrholz beplankt

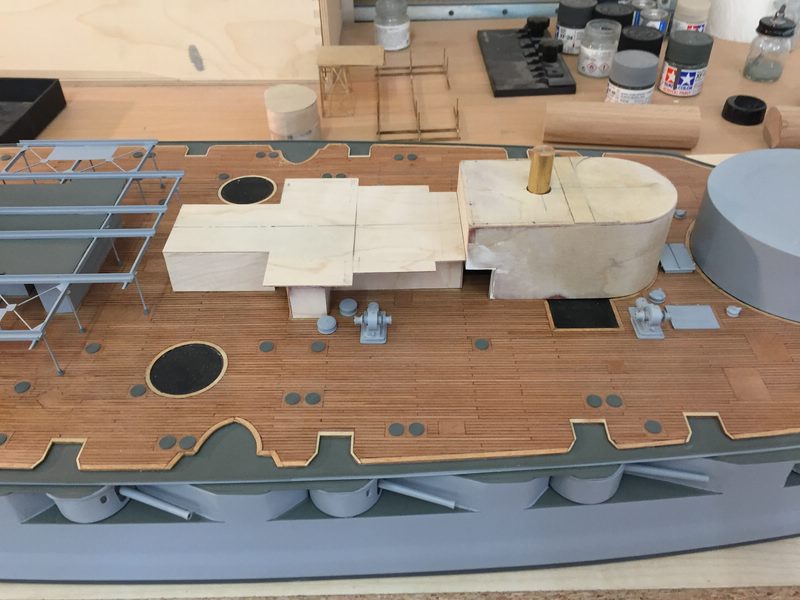

und so sieht es auf Deck aus



Das wars schon wieder!

Schöne Grüße aus Wien

Hofi

gobidoc

Beiträge: 3 614

Realname: Hans Juergen

Wohnort: Bitburg

  • Nachricht senden

317

Mittwoch, 4. September 2019, 19:08

was du da bisher gebaut hast gefällt mir ausgesprochen gut, :thumbup: habe mich mal dazu gesetzt
Fertig:RC U-Boot der Gato Klasse 1/72 - Sea Tiger
Fertig:RC: DH 2 Airco von MICROACES 1/24 mit Flugvideo
Fertig:RC: HMY Britannia 1893

BB76

Beiträge: 451

Realname: Christian

Wohnort: Kevelaer

  • Nachricht senden

318

Freitag, 6. September 2019, 21:54

Super Fortschritte, es ist immer wieder schön hier reinzuschauen. Im Ganzen betrachtet wirkt es fast schon etwas zu sauber und steril. Willst du das Modell später etwas altern lassen?
Im Bau: RC USS Missouri 1:87

archjofo

Beiträge: 3 563

Realname: Johann

Wohnort: Münchsmünster

  • Nachricht senden

319

Samstag, 7. September 2019, 08:44

Klasse Fortschritte!
Sehr präzise und feine Detailarbeit, wie immer. :respekt: :respekt: :respekt:
Viele Grüße
Johann


Video - La Créole - 1827 - Bewaffnung / Schiffsartillerie

Video - La Créole - 1827 - Takelage Teil 3

Video - La Créole - Chaloupe

Ray

Beiträge: 9 636

Realname: Ray

  • Nachricht senden

320

Samstag, 7. September 2019, 10:00

Ja, das ist schon einfach sehr, sehr schön! :love:

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Hofi

  • »Hofi« ist der Autor dieses Themas

Beiträge: 738

  • Nachricht senden

321

Samstag, 7. September 2019, 18:56

Schönen Abend, werte Modellbauer!

Herzlichen Dank Hans-Jürgen, Christian, Johann und Ray!

@ Christian: gealtert wird nicht, diesbezüglich bin ich auf gut wienerisch zu patschert, da habe ich Sorge etwas zu ruinieren. Ich denke die K&K - Matrosen hatten außer putzen und nachstreichen eh nicht viel zu tun,
das Schiff war optisch immer in Topzustand.

Weiter ging es mit der Brücke. Der mittlere Brückenteil wurde gebaut.

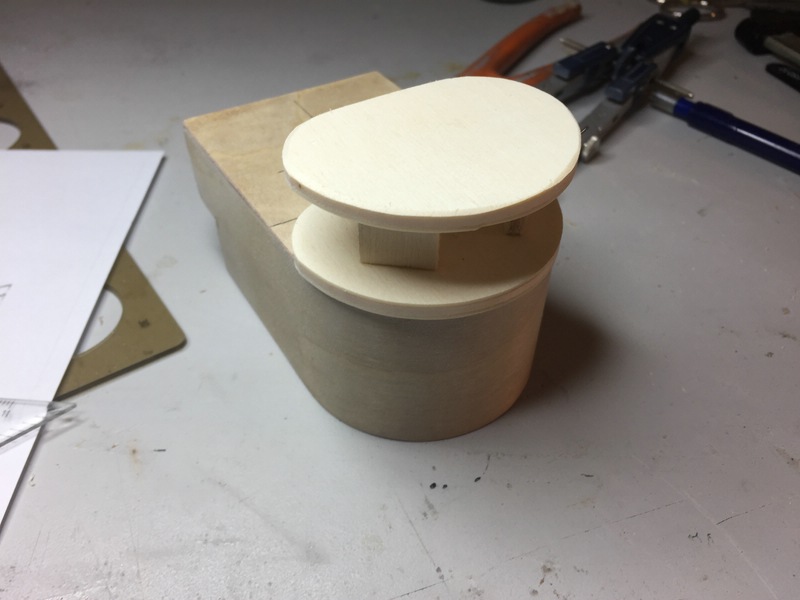

Der Rohbau der obersten Etage.


Gespachtelt, verschliffen und provisorisch aufgestellt.


Was dem Rohbau jetzt noch fehlt, ist die Stahlkonstruktion der Kommandobrücke, die oberhalb dieser Aufbauten in luftiger Höhe sitzt.

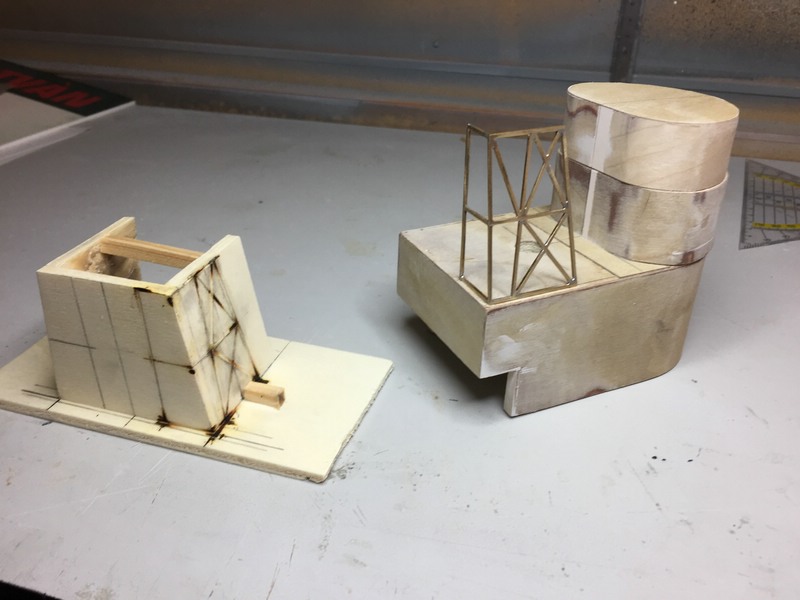

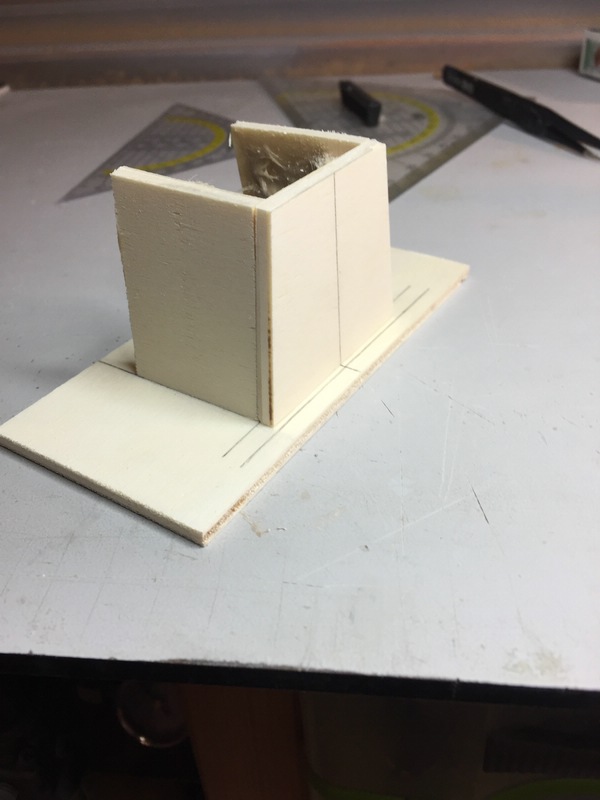

Also wird eine simple "Lötvorrichtung" gebaut.

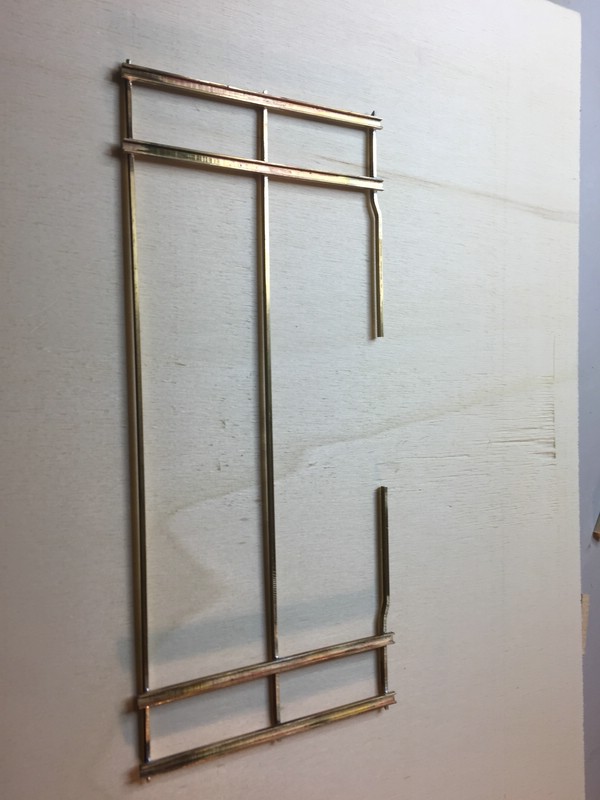

Dann kann mit dem Löten begonnen werden. Verwendet wird Messing 1x1mm



Ein Teil fertig.


Die andere Seite.


Der Rahmen für den Boden der Kommandobrücke aus 1,5 mm C - Messingprofil


Dieser Rahmen wird auf das "Stahlkonstrukt" aufgelötet.

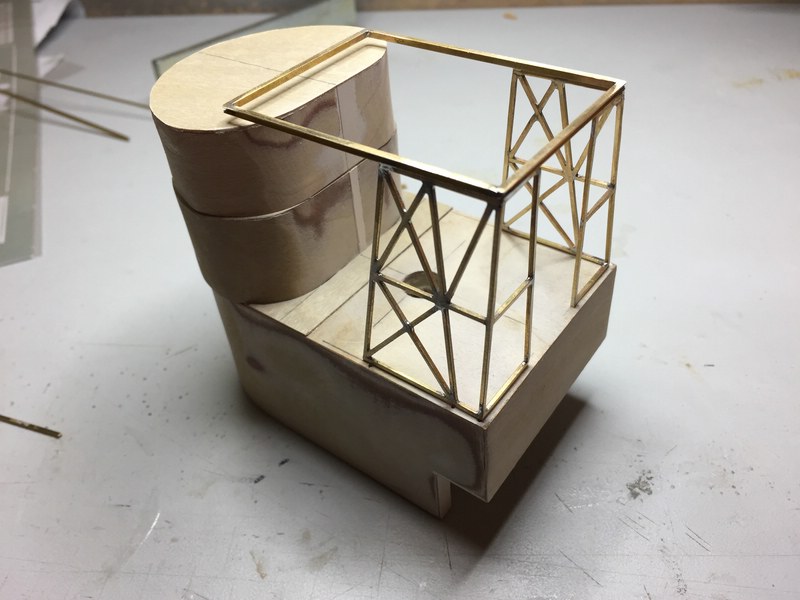

So schaut es fertig aus.



So, dass war es auch schon wieder!

Schönen Abend aus Wien!

Hofi

victory78

Beiträge: 940

Realname: Matthias

  • Nachricht senden

322

Samstag, 7. September 2019, 19:19

Hallo Hofi,

sehr schöne und saubere Lötarbeit.
Bei der Konstruktion macht es natürlich Sinn ein Holzkonstrukt zu bauen, denn der Bimsstein nutzt da nicht viel.
trinkt aus Piraten joho

Gruß Matthias



Im Bau: Zeesboot 1:20 um 1920 und Lotsenschoner Phantom 1:50
Fertig: Galeone SAN FRANCISCO 16. Jh. 1:90

Prien

Beiträge: 1 405

Realname: Olaf

Wohnort: Spreenhagen

  • Nachricht senden

323

Sonntag, 8. September 2019, 09:58

Tolle Arbeit, das wird ein echter Hingucker! :ok:
Gruß, Olaf

___________________________________________________________
Asperger ist keine Krankheit, es ist der nächste Schritt der Evolution.


Aktuelles Projekt: Wall-E in 3D Druck

Hofi

  • »Hofi« ist der Autor dieses Themas

Beiträge: 738

  • Nachricht senden

324

Dienstag, 10. September 2019, 10:57

Schönen Vormittag, werte Modellbauer!

Vielen Dank Olaf und Matthias!

Es ging weiter mir dem Rohbau der Aufbauten.

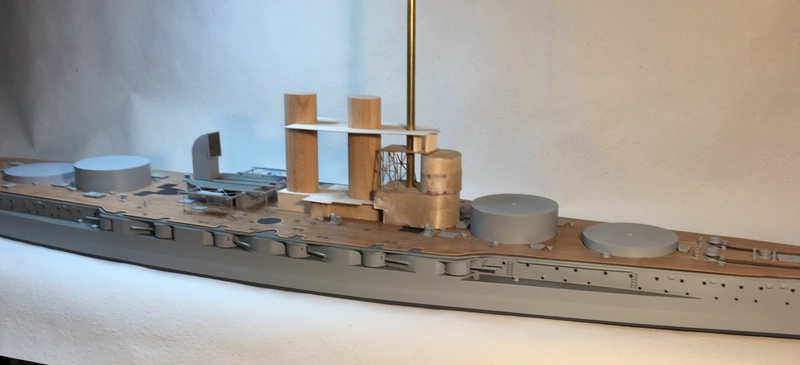

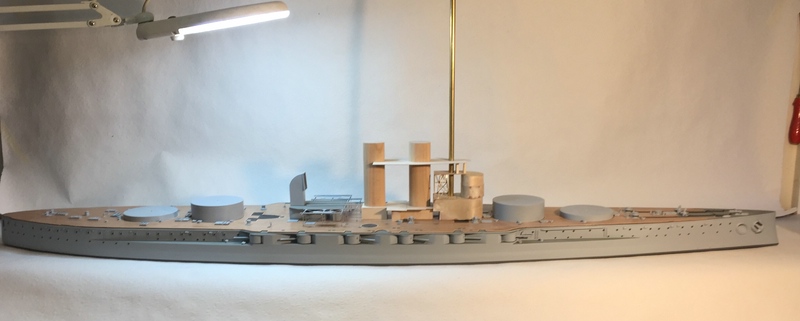

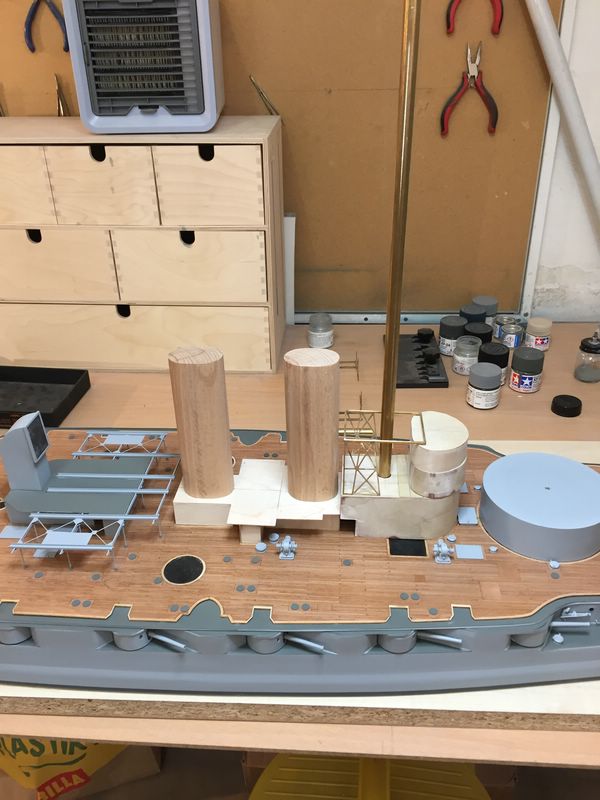

Gruppenbild mit Brücke und den beiden Schornsteinen. Was noch fehlt ist die Scheinwerferplattform, die sich von der Kommandobrücke bis zu dem achterlichen Schornstein zieht, sie ist der letzte Teil des Rohbaus.


Was mir Kopfzerbrechen bereitet hat, war die Stabilität des Mastes, der ja durch die Aufbauten geht. Wenn der Mast nicht stabil steht, besteht die Gefahr die Aufbauten abzureißen, also habe ich hier nach einer Lösung gesucht,
die letztendlich radikal war, aber das Problem gelöst hat.

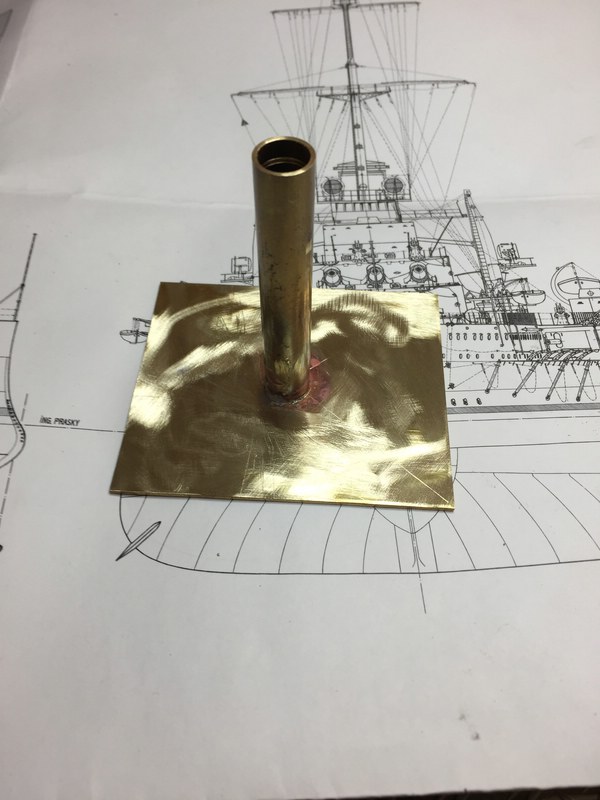

Ein Mastfuß wurde gelötet:

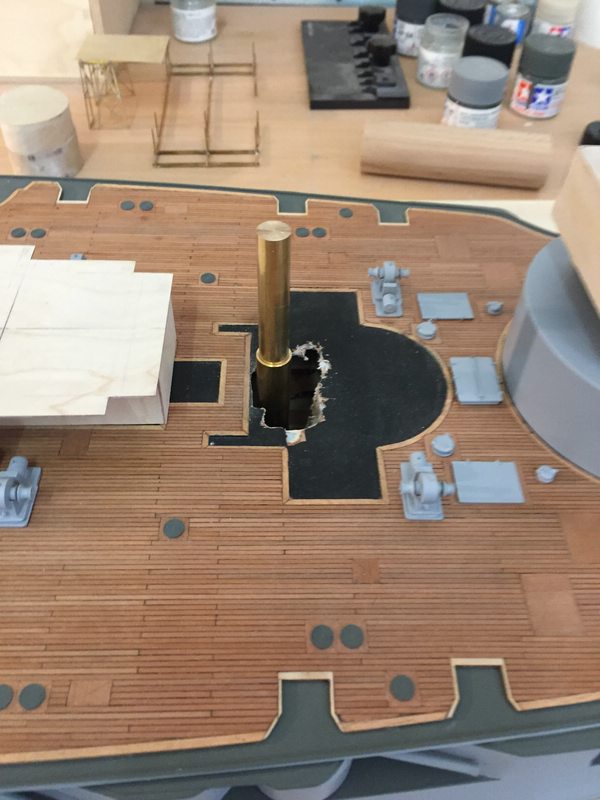

Ein Loch wurde durch das Deck und den Boden geschnitten:


Anprobe, Patient lebt noch und man sieht von der Operation nichts



Der Mastfuß wird an den Boden geklebt, durch die Decksöffnung wird das ganze mit Glasfaserspachtelmasse versteift und gesichert.


Fertig mit provisorischen Mast, der sitzt absolut senkrecht und bombenfest.



Das wars schon wieder!

Schöne Grüße aus Wien

Hofi

Golfkilo

Beiträge: 3 583

Realname: Jochen

Wohnort: Gladbeck

  • Nachricht senden

325

Dienstag, 10. September 2019, 11:50

Mahlzeit!

Brutal, aber wirksam, die Lösung mit dem Mastfuß.
Stell doch, wenn möglich (ist ja doch etwas größer..) mal ein Bild vom aktuellen Gesamtstand ein, würde mich sehr interessieren, ist ja doch schon sehr weit gediehen.
Ein guter Rat des Vaters an den Sohn:
Halte stets mit allem Maß-mit dem Essen,dem Trinken und dem Arbeiten.Vor allem mit dem Arbeiten.
-Otto von Bismarck

gobidoc

Beiträge: 3 614

Realname: Hans Juergen

Wohnort: Bitburg

  • Nachricht senden

326

Dienstag, 10. September 2019, 14:59

Sieht für die Ewigkeit gebaut aus Bist auch ein heavy Metal Fan , :D
Fertig:RC U-Boot der Gato Klasse 1/72 - Sea Tiger
Fertig:RC: DH 2 Airco von MICROACES 1/24 mit Flugvideo
Fertig:RC: HMY Britannia 1893

BB76

Beiträge: 451

Realname: Christian

Wohnort: Kevelaer

  • Nachricht senden

327

Dienstag, 10. September 2019, 23:12

Gefällt mir, bin eh für die unzerstörbare Bauweise zu haben :lol:

Jochen hat übrigens recht, eine Gesamtansicht ist überfällig ;)
Im Bau: RC USS Missouri 1:87

Lars Schanz

Beiträge: 257

  • Nachricht senden

328

Mittwoch, 11. September 2019, 09:45

Hallo Hofi,
Wunderbar, wie Deine Szent Istvan Form annimmt! Du machst der kuk-Marine alle Ehre :ahoi:
Viele Grüße
Lars

Hofi

  • »Hofi« ist der Autor dieses Themas

Beiträge: 738

  • Nachricht senden

329

Mittwoch, 11. September 2019, 14:20

Schönen Nachmittag, werte Modellbauer!

Danke Jochen, Hans Juergen, Christian und Lars!

Ja, der Mast steht extrem steif, da biegt sich nichts mehr!

Zum Schluss wurde noch die Scheinwerferplattform angefertigt, zuerst ein Muster, danach die endgültige Variante.



Dann habe ich die Werkstatt einigermaßen besenrein gemacht und versucht, mit einer Tapetenrolle einen neutralen Fotohintergrund zu schaffen, ich hoffe es ist mir gelungen.







So schaut es momentan aus. Eigentlich noch ziemlich kahl, aber es wird ja.

Schöne Grüße aus Wien

Hofi

Ray

Beiträge: 9 636

Realname: Ray

  • Nachricht senden

330

Mittwoch, 11. September 2019, 14:32

Schon jetzt wunderbar.
Wir alle sehen einem einzigartigen Modell
entgegen.

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Zur Zeit sind neben Ihnen 2 Benutzer in diesem Thema unterwegs:

2 Besucher

Ähnliche Themen

Werbung
