271

Dienstag, 16. August 2011, 15:13

Zitat von »Shopperlady«

neben der linken Doppeltür,auf der rechten Seite fehlt eine Zarge


Stimmt.
Fällt aber nicht weiter auf, nachdem es eingebaut ist.
Danke trotzdem.

lg
Stef

"Nur lächeln und winken, Männer."

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

272

Dienstag, 16. August 2011, 15:19

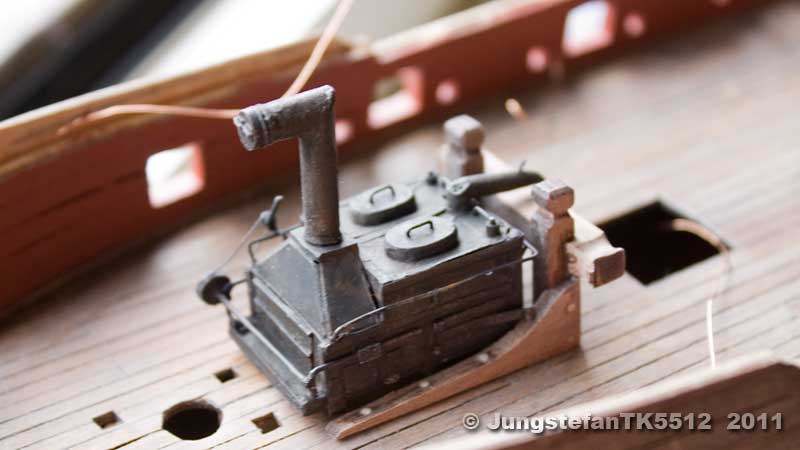

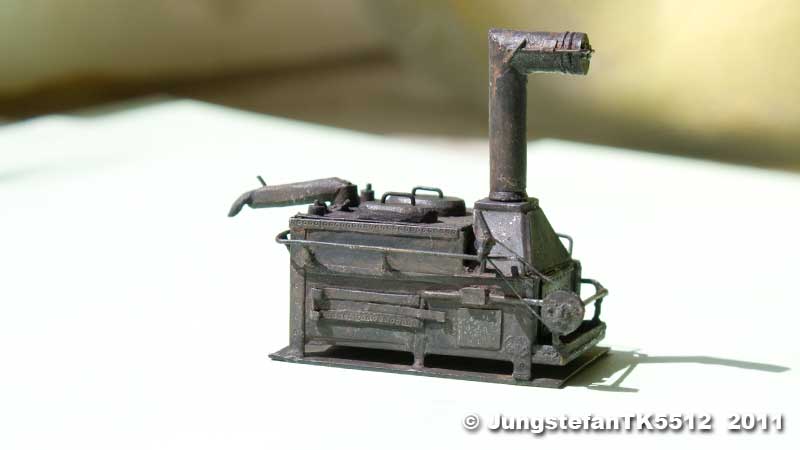

So

gut, dass noch kein Klarlack drauf war.

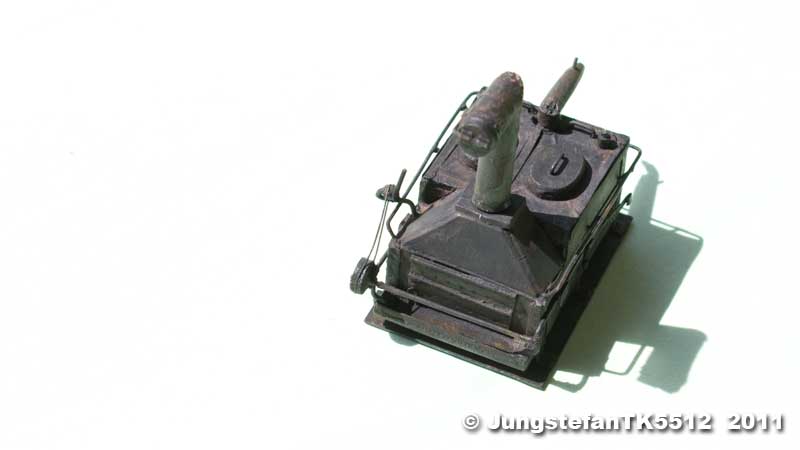

Ich habe also den Rost mit nem nassen Pinsel wieder etwas zurückgenommen.
Zudem hat der Ofen noch ein Washing mit verdünnter Plakafarbe bekommen.

Jetzt sieht er nicht mehr ganz aus wie vom Schrottplatz.









lg
Stef

"Nur lächeln und winken, Männer."

_Renegade_

Beiträge: 447

Realname: LarsHofmann

Wohnort: Ortrand

  • Nachricht senden

273

Dienstag, 16. August 2011, 15:43

OT: Mhhh... mein Parler ist nur weil ich dachte es muss so... Ich hatte Französisch in der Schule aber jetz wo ich ge-wikipediert habe bin ich mir gar nich mehr sicher... parler heist ja allgemein reden von daher kanns ja nich ganz falsch sein aber was solls :D... oh man...

Zum Ofen evt würde es noch gut kommen wenn du den umlaufenden Handlauf messingfarbend trockenbürstest. Aber könnte dann schon wieder zu dick auftragen.
SdKfz 9
Swedish Regal Ship VASA von Revell
I don´t need luck, I have gun´z

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

274

Dienstag, 16. August 2011, 15:56

Zitat von »_Renegade_«

OT: Mhhh... mein Parler ist nur weil ich dachte es muss so... Ich hatte Französisch in der Schule aber jetz wo ich ge-wikipediert habe bin ich mir gar nich mehr sicher... parler heist ja allgemein reden von daher kanns ja nich ganz falsch sein aber was solls :D... oh man...

Zum Ofen evt würde es noch gut kommen wenn du den umlaufenden Handlauf messingfarbend trockenbürstest. Aber könnte dann schon wieder zu dick auftragen.


Lass mal
Ist nur ein Ofen, den man kaum sieht.
Wenn es jetzt nur der Ofen wäre in 1:16 oder so, dann ja.
Weniger ist manchmal mehr.

"Nur lächeln und winken, Männer."

der Captain

Beiträge: 2 763

Realname: Markus

Wohnort: Bonn

  • Nachricht senden

275

Dienstag, 16. August 2011, 17:23

tolles Update :)
der Rost war echt der Hammer! aber so sieht er doch "neuer" aus. stimmt! Klasse Teil! :respekt:
Viele Grüße :ahoi:
markus
(der Captain)

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

276

Samstag, 20. August 2011, 15:46

Moin

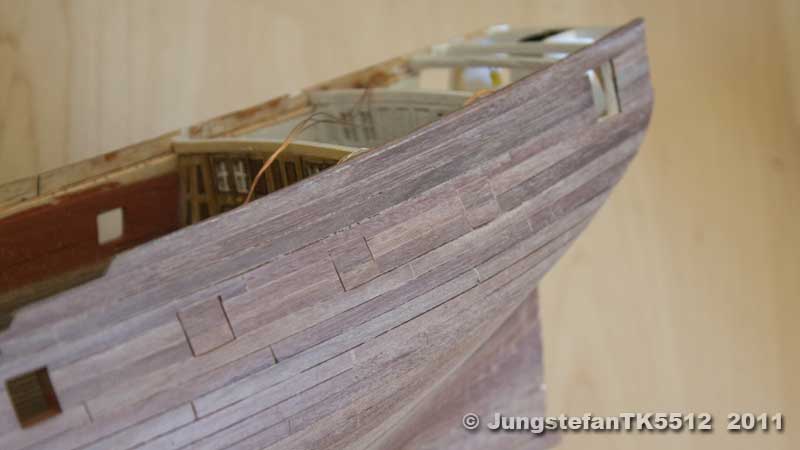

Ehe es nun mit dem Innenausbau weitergeht muss ich erst den Rumpf fertig beplanken.

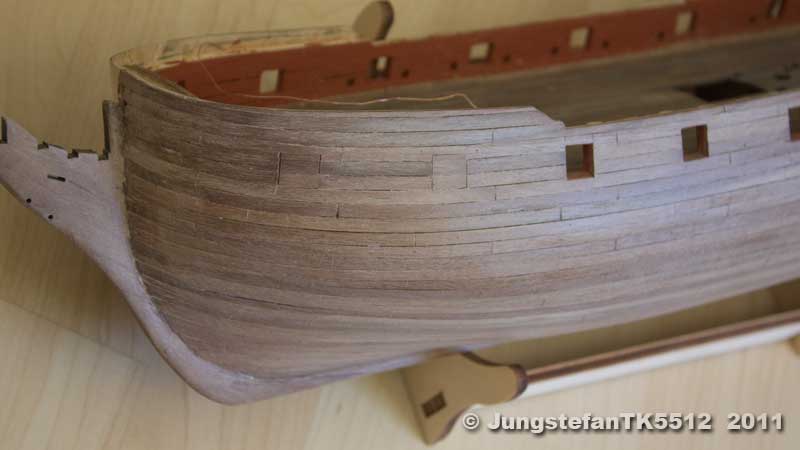

Ich habe also die Pfortendeckel eingesetzt und rundherum die Planken angepasst.
Danach wurde geschliffen und zwar mit eingesetzten Pfortendeckeln.
Alles ist nicht so richtig perfekt geworden, aber wieder was dazugelernt.

Bein nächsten Schiff wird alles besser. :)








lg
Stef

"Nur lächeln und winken, Männer."

holiday

Beiträge: 1 584

  • Nachricht senden

277

Samstag, 20. August 2011, 16:01

Hi Stef, :wink:

weiß nicht was Du hast ? :nixweis:
Ich finde es absolut gelungen. Eventuell kannst Du später vor dem Versiegeln noch etwas Schleifstaub in die Microritzen einarbeiten. Das wär dann aber auch schon alles was man da noch verbessern müßte oder könnte.
Ansonsten: :respekt: :dafür:

Bleibe Flitzebogenmäßig

Liebe Grüße
Holger :ahoi:
Mit den Segelschiffen verschwand
die Romantik von der See;
aber zugleich verschwanden auch
die brüllenden, brutalen Hunde,
die sie segelten.
J. P. Soerensen

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

278

Samstag, 20. August 2011, 16:12

HI

Danan habe ich acch schon gedacht, allerdings befürchte ich dass dann auch die Plankenstöße verlohren gehen und Pfortenöffnungen zusaue.
Aber ich werd wohl nicht drumrum kommen.

lg
Stef

"Nur lächeln und winken, Männer."

holiday

Beiträge: 1 584

  • Nachricht senden

279

Samstag, 20. August 2011, 16:29

Hi Stef, :wink:

ich weiß ja nicht womit Du die Fly später versiegeln willst. Lack, Oel oder kommt noch Farbe ins Spiel. Bei Oel oder Farbe brauchst Du Dir um die Minispalten keine Sorgen zu machen. Da siehst Du nachher kaum noch was Von. Nach der Oeldusche bei meiner Harvey waren sie jedenfalls kaum noch zu erkennen und da waren auch genug von da.

LG Holger :ahoi:
Mit den Segelschiffen verschwand
die Romantik von der See;
aber zugleich verschwanden auch
die brüllenden, brutalen Hunde,
die sie segelten.
J. P. Soerensen

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

280

Samstag, 20. August 2011, 16:32

Hi

Ja, da muss definitiv Farbe drauf.
Blau und Schwarz.
Dazwischen dann keine Farbe.
Also wohl Klarlack

lg
Stef

"Nur lächeln und winken, Männer."

vati

Beiträge: 693

Realname: Sascha

Wohnort: Graz/Österreich

  • Nachricht senden

281

Samstag, 20. August 2011, 18:29

...immer diese "alten" Perfektionisten :D ...sieht klasse aus, Stef! Holger hat recht, nach der "Endbehandlung" siehst du die Minnispalten nicht mehr...aberachte auf die Bereiche , die für die Rüstbretter vorgesehen sind auf. Da musst du mit Farbe usw. höllisch aufpassen- da sonst u.U. der Kleber nicht anständig hält und das kann dann Fatal sein...verstehst du was ich meine? Am Besten in diesem Bereichen (wo noch was am Rumpf angebracht werden soll) die Farbe (oder was auch immer dann dort ist) abkratzen und ein wenig aufrauen...


glg, Sascha :ahoi:
tatooed by Günther @ www.body-dekor.at :D

Davy Jones II

Beiträge: 2 477

Realname: Sergio

Wohnort: Tegerfelden

  • Nachricht senden

282

Samstag, 20. August 2011, 18:55

Hallo Stef :wink:

Du Brummbär, :D sieht doch Super aus :ok: :ok: :ok:

LG
Sergio
In der Werft : Revenge 1577
Fertig : Avalon

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

283

Sonntag, 21. August 2011, 07:48

Moin

Danke für das Lob aber auf den Bildern kommt es etwas besser als es ist.

Barghölzer sind keine angebracht.
Diese möchte ich nicht wie im Plan vorgesehen einfach nur aus den 1x4mm Walnußleisten machen,
sondern wie bei Mondfeld zu sehen mit einer "Ankerstock- Plankung" oder einer "Top- and butt- Plankung" machen.

Wie man auf der Grafik sehen kann habe ich wie "Rechts" beplankt.
Dadurch sind einige Ritzen entstanden, die irgendwie schliessen muss.

Bein nächsten Schiff muss ich die einzelnen Planken, wie "Links" gezeigt, erst etwas trapetzförmig anschleifen.
So kann ich das Problem minimieren.




lg
Stef

"Nur lächeln und winken, Männer."

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

284

Sonntag, 21. August 2011, 12:40

Moin nomma

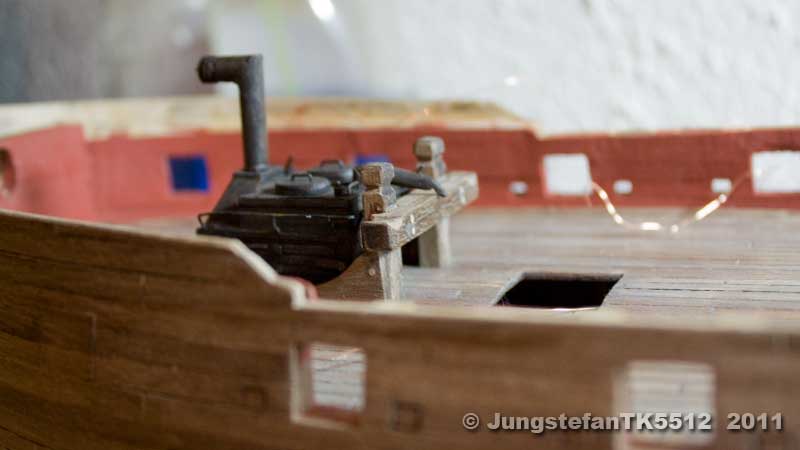

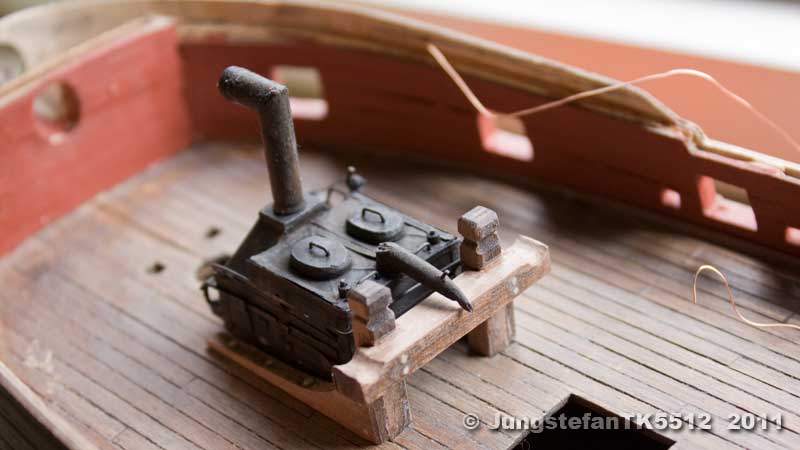

Ich wieder mit meinem Ofen.
Ich musste leider schon wiedr was ändern.
Die Maße des Ofens sind zwar so gewählt, dass er genau zwischen die Bettinge passt allerdings stören die Stützen, oder wie die heißen.


Also blieb mir nix anderes übrig, als diese zu versetzen.
Ich ahab sie abgefräst und seitlich angebracht.


Und verbolzt, ich fans das sieht gut aus.


Viel Platz zum kochen ist nicht. :)


aber es passt


und man sieht ihn auch.

lg
Stef

"Nur lächeln und winken, Männer."

holiday

Beiträge: 1 584

  • Nachricht senden

285

Sonntag, 21. August 2011, 13:21

Hi Stef, :wink:

bin jetzt ein wenig verwirrt. Ich denke doch, das Du die Beplankung mit Furnierholz gemacht hast. Glaubst Du das es was bringt 0,5 od. 0,7mm starkes Furnier (weiß jetzt nicht, wie stark Dein Furnier ist ) so anzuschrägen das das den erwünschten Effekt erzielt. Bedenke auch das es sehr schwer ist auf solch einer Kantenlänge exakt zu schleifen, ohne das Du da " Wellen " mit reinschleifst. Ich denke mal das ist der Mühe nicht Wert. Glaube mir, sobald Du die Barkhölzer, Rüsten und Farbe drauf hast, wirst Du von den Spalten kaum noch was sehen.

Dein Ofen ist echt die Schau. Aber stand der wirklich zwischen den Beetings. Mondfeld spricht davon, das er in der Nähe des Kuhls stand und vor dem Gefecht ins Orlopdeck hinuntergehievt wurde. Deshalb sollten da auch noch ein paar Eisenringe dran sein. Damit Du noch was zum friemeln hast. ;)

Das war jetzt mal meine unfachmännische Meinung. Ich finde das Du bis jetzt eine bauliche Superleistung an den Tag gelegt hast auf die Du einfach nur Stolz sein solltest.

Ganz liebe Grüße

Holger :ahoi:
Mit den Segelschiffen verschwand
die Romantik von der See;
aber zugleich verschwanden auch
die brüllenden, brutalen Hunde,
die sie segelten.
J. P. Soerensen

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

286

Sonntag, 21. August 2011, 13:25

HI

Die 2. Beplankung ist aus 1x4mm Walnußleisten.
da geht das und ist aber auch gleichzeitig das Problem.
Bei 0,5 hätte ich das Problem nicht.

Im Bauplan ist der Kamin da eingezeichnet, wo er bei mir jetzt auch ist.
Daher gehe ich davon aus, dass da auch ein Ofen sein muss.

lg
Stef

"Nur lächeln und winken, Männer."

holiday

Beiträge: 1 584

  • Nachricht senden

287

Sonntag, 21. August 2011, 13:46

upps, 1mm, das ist ungewöhnlich für eine Zweitbeplankung. Aber bei Leisten in dieser Stärke macht Deine Argumentation Sinn.

Vertraue nicht allzusehr auf den Bauplan. Diese leidvolle Erfahrung durchlebe ich zur Zeit am eigenen Leib. Takeltechnisch ist der Plan der Harvey eine einzige Katastrophe.

LG Holger :ahoi:
Mit den Segelschiffen verschwand
die Romantik von der See;
aber zugleich verschwanden auch
die brüllenden, brutalen Hunde,
die sie segelten.
J. P. Soerensen

Herr Milton Seriööös HMS

Beiträge: 3 183

Wohnort: Bermudarechteck

  • Nachricht senden

288

Sonntag, 21. August 2011, 14:52

Hallo Stef!

Eine Woche nicht im Forum... Und dann das!!! Dieser Ofen ist wahnsinnig!!! Einfach supergrandiosfantastischspitzenmässigübertriebengenialgut!!!

Grüsse

Hamilton

Schmidt

Beiträge: 5 893

  • Nachricht senden

289

Sonntag, 21. August 2011, 18:36

Soweit ich weiß, waren die Kochstellen auf hölzernen Schiffen notwendigerweise sehr gut geschützt. Feuer ist DIE große Gefahr für ein hölzernes Schiff. Ich kann mir unmöglich vorstellen, dass ein heißer Herd dort gestanden haben könnte, wo die Besatzung rumlaufen und mit Tauen hantieren musste. Aus Romanen und Beschreibungen kenne ich Kombüsen aus ganz oder teilweise ausgemauerte Räume oder Bereich. Die Steine sollten das Holz bei Funkenflug schützen.

Sorry, Schmidt
Restaurierung eines Werftmodells aus dem Jahre 1912 jetzt als Webseite: http://kaiserfranzjoseph.de/
Über das Bemalen mit Humbrol- und Ölfarben: http://www.wettringer-modellbauforum.de/…9193#post739193

vati

Beiträge: 693

Realname: Sascha

Wohnort: Graz/Österreich

  • Nachricht senden

290

Montag, 22. August 2011, 15:00

Zitat von »holiday«

upps, 1mm, das ist ungewöhnlich für eine Zweitbeplankung. Aber bei Leisten in dieser Stärke macht Deine Argumentation Sinn.

Vertraue nicht allzusehr auf den Bauplan. Diese leidvolle Erfahrung durchlebe ich zur Zeit am eigenen Leib. Takeltechnisch ist der Plan der Harvey eine einzige Katastrophe.

LG Holger :ahoi:

....da geb ich Holger recht- 1mm für die 2. Beplankung ist scho a bisserl dick 8| ...hmmm...waren die beim Bausatz mit dabei??...betreffend Standort des Herdes werde ich (wenn du das willst) mal in meinen Büchern nachschauen, ok?

glg, Sascha :ahoi:
tatooed by Günther @ www.body-dekor.at :D

drake

Beiträge: 6 231

Wohnort: Hannover

  • Nachricht senden

291

Montag, 22. August 2011, 15:50

Hi Stef! :wink:
mein erster Gedanke war: Der Herd stimmt, die Beting ist eine Etage zu hoch. Stand die Ankerbeting tatsächlich auf höhe des hauptdecks? Ich hätte sie eine Etage nach unten vermutet! Aber da wissen andere hier vermutlich mehr. So eingeklemmt zwischen den Betingknien war der Herd sicherlich nicht. Aber selbst, wenn Du es letztlich so lässt- es wird hinterher keiner merken!

Schöne Grüße

Chris :ahoi:
"Go and tell Lord Grenville that the tide is on the turn. It's time to haul the anchor up and leave the land astern. We'll be gone before the dawn returns. Like voices on the wind..." (A. S.)

"Mayflower"

"La Santissima Madre"


TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

292

Montag, 22. August 2011, 17:15

Zitat von »drake«

die Beting ist eine Etage zu hoch



Mist, er hat es bemerkt. :D
Da hast du vollkommen recht habe ich auch erst später bemerkt.
Das lag daran, dass ich die Stüzuen seitlich angebracht habe und dann konnte ich die nicht höher setzen.

Den Fehler hab ich aber schon behoben.

lg
Stef

"Nur lächeln und winken, Männer."

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

293

Samstag, 3. September 2011, 16:37

Moin Männers

Es geht mit dem Innenausbau weiter.
Schrank. Tisch und Stühle.

Heute erst ma den Schrank.

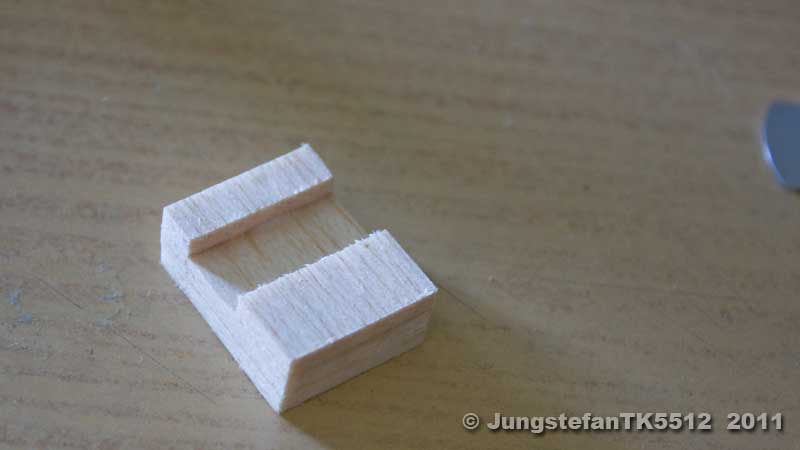

Ich habe die Grundform aus Balsahotz geschnitten.

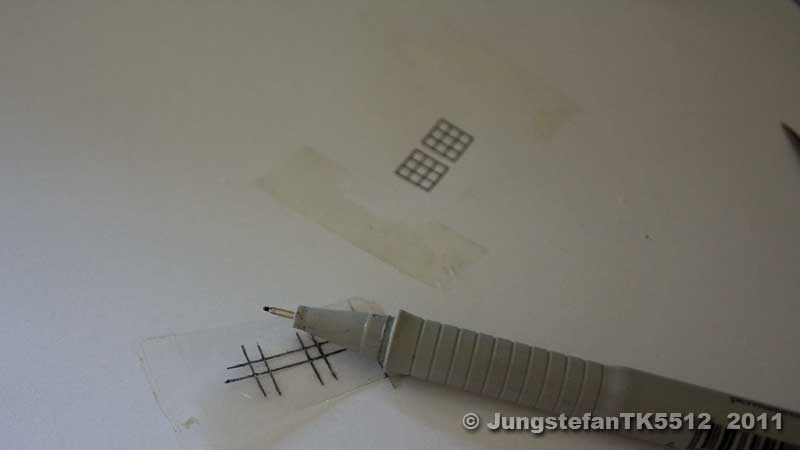

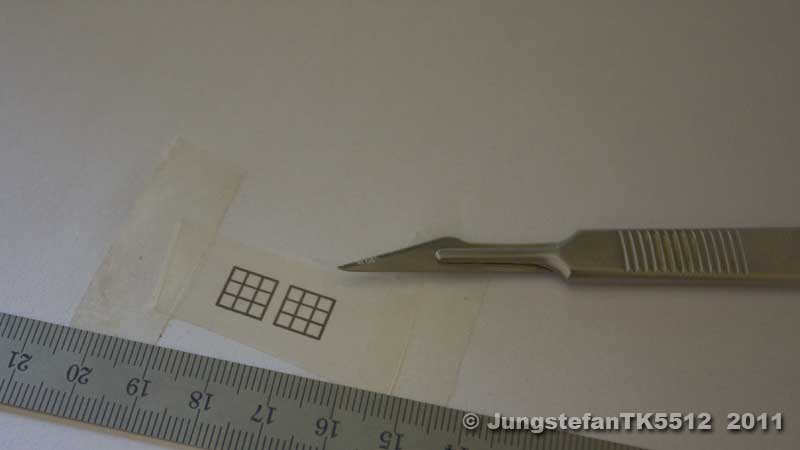

Danach hab ich mir die Konturen für die Fenster der Vitrine ausgedruckt und ein Stück Durchsichtiges Verpackungsmaterial darübergeklebt.

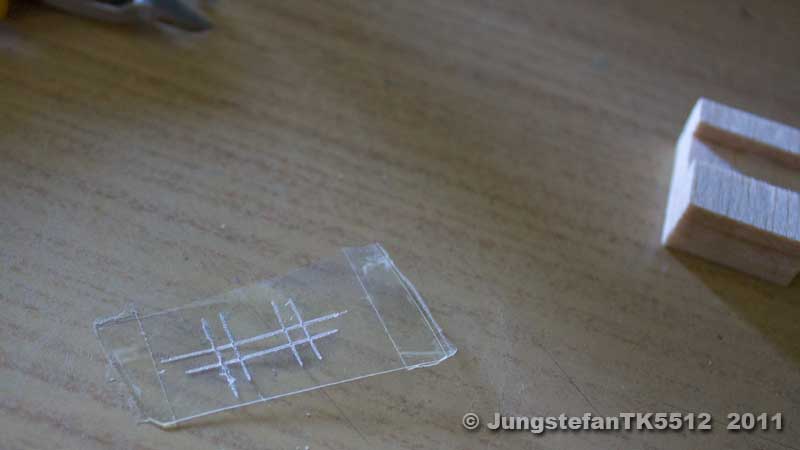

Die Konturen habe ich dann mit dem Scalpell eingeritzt.


Und mit nen Tuschestift nachgezogen.

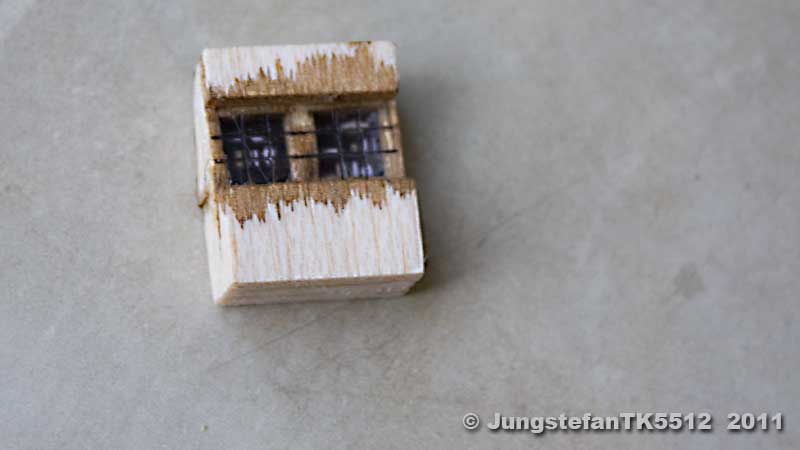

Dann mit nem feuchten Lappen drübergewischt, bis nur noch die Farbe in den Rillen übrig war.


habe dann die Fenster aud den Balsaholz geschnitten und da hinein einen Audruck von Geschirr in einer Vitrine hineingeklebt.
Darüber kam dann die Folie.

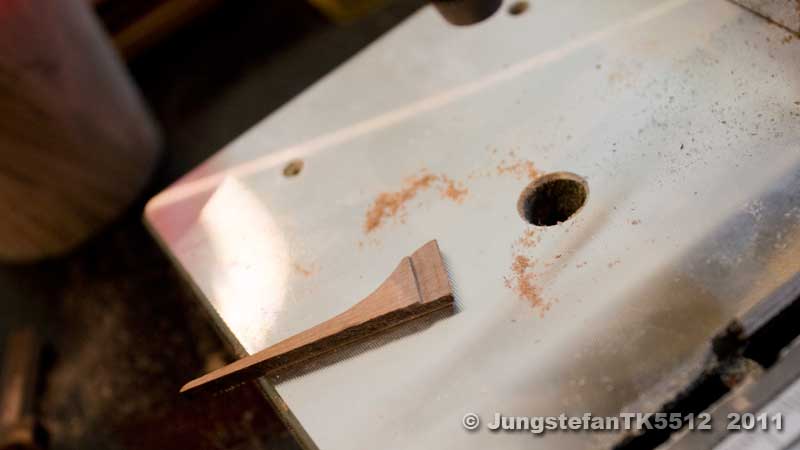

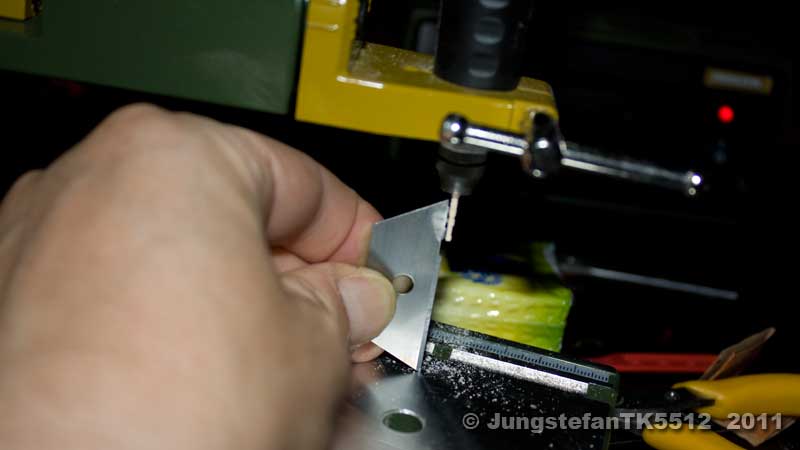

In der Zeit als alles am Trocknen war habe ich mir mit einer zurechgeschlffenen Klinge "Säulen" gebastelt.

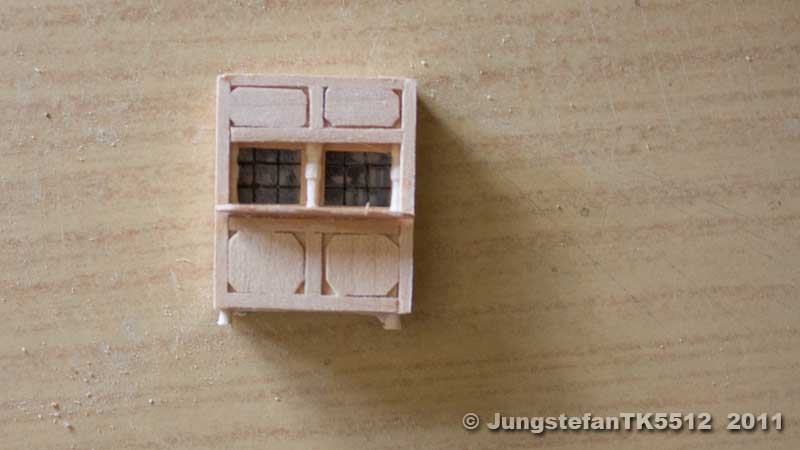

Die wurden dann eingeklebt und der Schrank mit Furnier eingekleidet.


Scharniere und Griffe habe ich aus 0,3mm Draht hergestellt.
Das ganze gebeitzt und gealtert.
Also mir gefällt es so

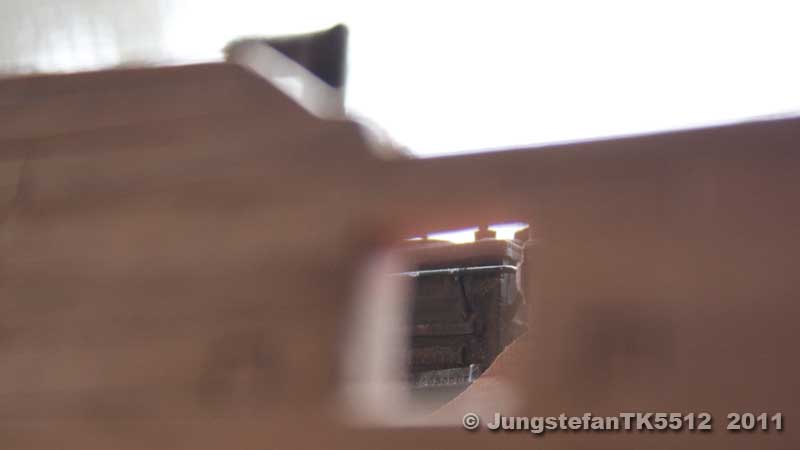

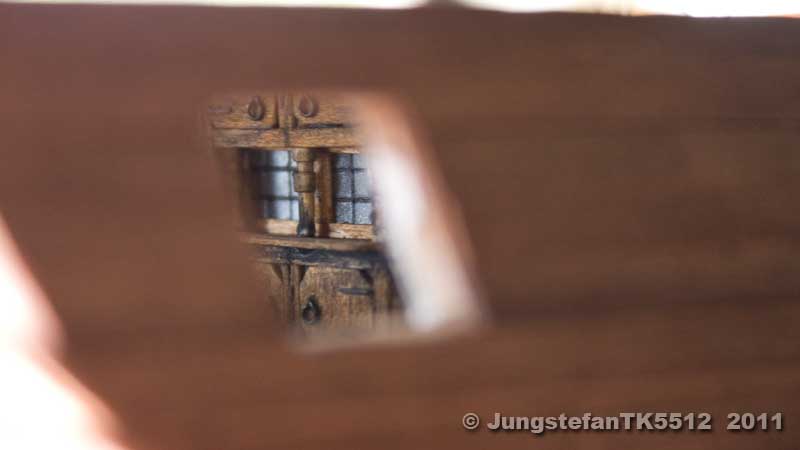

Und richtig cool sieht es durch das Fenster aus.

Coming soon: Tische und Stühle

lg
Stef

"Nur lächeln und winken, Männer."

vati

Beiträge: 693

Realname: Sascha

Wohnort: Graz/Österreich

  • Nachricht senden

294

Samstag, 3. September 2011, 17:19

Sehr geil!!!! Sieht klasse aus, dein Schrank :ok: :ok: :ok: :ok: ...aber dein letztes Bild ist auch hübsch- vor allem der "Strahleblitz" kommt neckisch rüber :thumbsup: :abhau: :abhau: :abhau: ...uuuund die Haare werden auch schon langsam, wie man sieht- SUPER, dann steht nem gemeinsamen Hadbangen nichts mehr im Wege :D


glg, Sascha :ahoi:

p.s.:gibt es zwischenzeitlich News betreffend der Ätzteile?
tatooed by Günther @ www.body-dekor.at :D

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

295

Samstag, 3. September 2011, 17:22

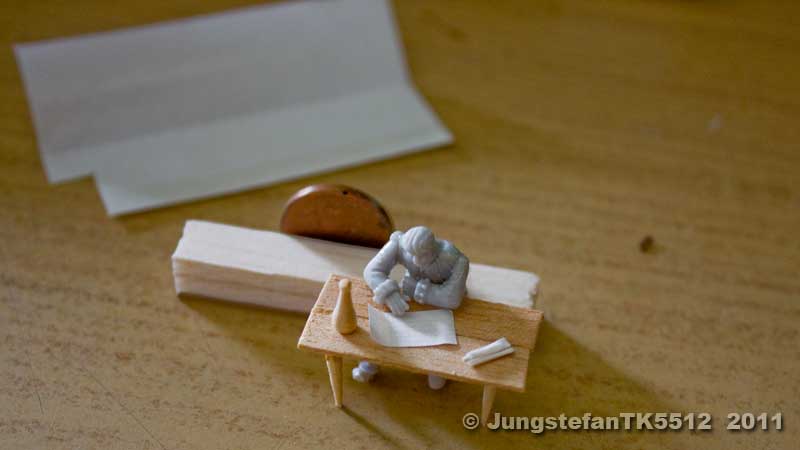

Ups

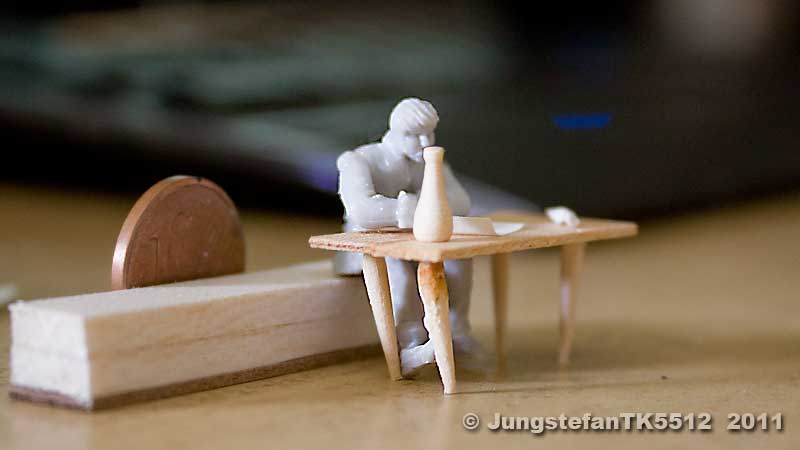

Das letzte Bild ist da wohl versehendlich reingerutscht.
Falsche Datei hochgeladen.

Nee, der hat sich noch nicht gemeldet.
Dauert bestimmt noch 2 Wochen

lg
Stef

"Nur lächeln und winken, Männer."

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

296

Samstag, 3. September 2011, 17:25

Ok, nagut

Da es ja schon mal online war hier wieder ganz offiziell.
Captain Goldtooth oder so




Lg
Stef

"Nur lächeln und winken, Männer."

vati

Beiträge: 693

Realname: Sascha

Wohnort: Graz/Österreich

  • Nachricht senden

297

Samstag, 3. September 2011, 17:29

...alles klar Captain Goldtooth :abhau: ....ich freue mich, wenns dir wieder besser geht und du wieder lächeln kannst!!!!!!!!!!!!


glg, Sascha :ahoi:
tatooed by Günther @ www.body-dekor.at :D

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

298

Sonntag, 4. September 2011, 16:15

Moin

Heut wollte ich an den Tisch und die Stühle gehen.
Beides sollte zu meiner Mannschaft passen.
Also musste ich mir erst einen Offizier in sitzender Position bauen.
Als Grundlage dienten Teile vo 4 Figuren ais der "Victrix" 28 mm Reihe.
Das eine Bein sollte ausgestreckt und das andere angewinkelt sein.
Gut, die Figur war fertig im Rohbau.
Jetzt habe ich "Dummies" für Tisch und Stuhl gebaut um alles anzupassen.
Jeztzt wo ich in ungefähr weis wie die Maße sein sollen, kann ich anfangen.

Die Szene sollte in ungefähr so aussehen.
Offizier bein stüdieren der Seekarten.




Ich hoffe einige Anregungen gegeben zu haben.

lg
Stef

"Nur lächeln und winken, Männer."

dafi

Beiträge: 6 374

Wohnort: Ludwigsburg

  • Nachricht senden

299

Sonntag, 4. September 2011, 16:51

So schwer wie der Kopf hängt, hat er die Kanne vor sich aber schon geleert ;-)

Wie immer faszinierend, was du arbeitest :-)

Lieber Gruß, Daniel
... keine Angst, der will doch nur spielen ...



Feinste Ätzteile für HMS Victory 1:100
http://www.dafinismus.de

drake

Beiträge: 6 231

Wohnort: Hannover

  • Nachricht senden

300

Sonntag, 4. September 2011, 22:03

Nabend Stef! :wink:
Dem schließe ich mich mal uneingeschränkt an! Der Innenausbau geht weiter- und das in der gewohnten Raffinesse! Sehr geil! :respekt:

Schöne Grüße

Chris :ahoi:
"Go and tell Lord Grenville that the tide is on the turn. It's time to haul the anchor up and leave the land astern. We'll be gone before the dawn returns. Like voices on the wind..." (A. S.)

"Mayflower"

"La Santissima Madre"


Ähnliche Themen

Verwendete Tags

1:64, Diorama, HMS Fly, Victory-Model

Werbung
